Гидравлические маслостанции


Маслостанциями называют специальные комплектные системы, которые служат для обеспечения гидравлической энергией различных устройств и механизмов — например, гидравлических прессов, термопластавтоматов, станков, инструментов, всевозможного строительного оборудования.

Сборка маслостанции HYDAC на производственных мощностях польского подразделения группы компаний. г.Миколув, HYDAC Sp. z o.o.

Кроме того, маслостанции могут служить в качестве станций смазки, выполнять фильтрационно-охладительные и фильтрационно-перекачивающие функции.

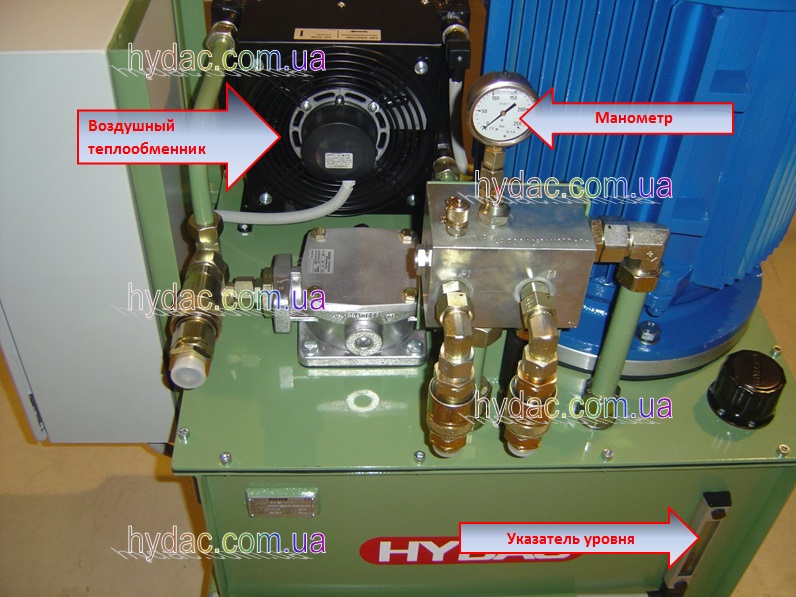

Манометр, теплообменник и указатель уровня в маслостанции производства HYDAC

Несмотря на то, что гидравлические маслостанции могут содержать достаточно большое число различных компонентов, можно среди них выделить основные, которые встречаются практически в любой такой системе, и вспомогательные, которые присутствуют далеко не в каждой из них.

Базовые компоненты

Двигатель

Во-первых, это двигатель, который обеспечивает маслостанцию механической энергией. Как правило, это электродвигатель, но могут применяться также и другие виды, например, бензиновые или пневматические.

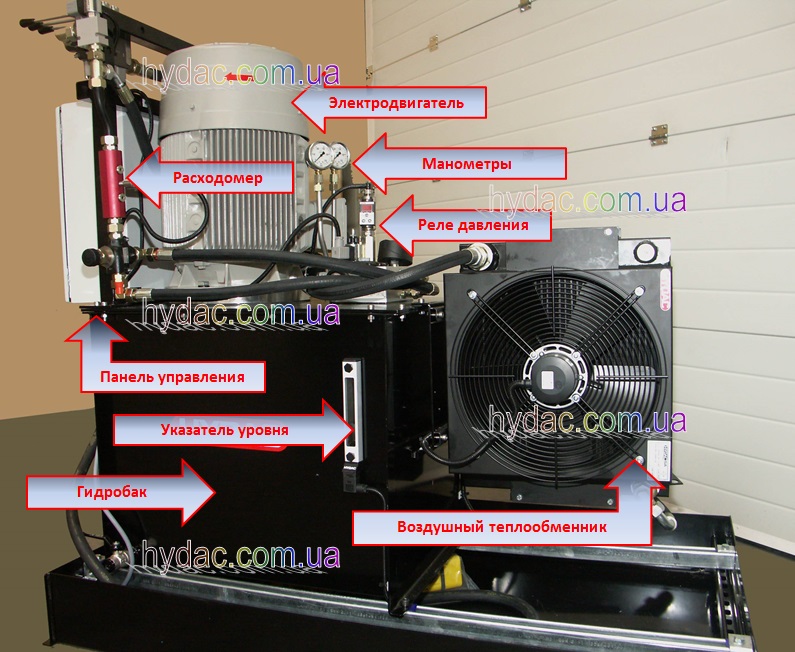

Некоторые компоненты маслостанции HYDAC

Гидравлический насос

Далее механическую энергию от двигателя необходимо преобразовать в гидравлическую энергию рабочей жидкости.

Эта задача возлагается на гидравлический насос, который, если сравнивать с человеческим организмом, является «сердцем» маслостанции. Очень часто для этого используются аксиально-поршневые, пластинчатые, плунжерные и шестеренные насосы.

Гидравлический бак (гидробак)

Местом хранения рабочей жидкости служит гидравлический бак. Именно из него жидкость подается ко всем узлам системы, в него же она впоследствии поступает обратно.

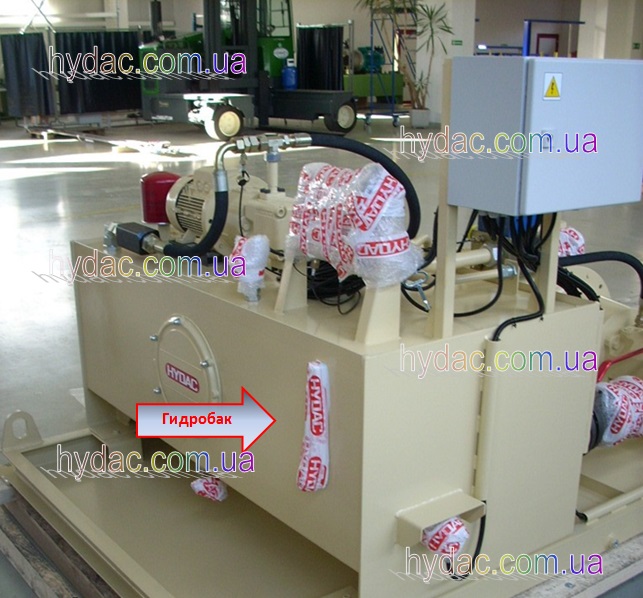

Гидробак в составе маслостанции производства HYDAC

Дополнительные компоненты

Управляющие и распределительные устройства

Зачастую требуется выполнять достаточно сложное управление и распределение потоков рабочей жидкости. Для этого существуют такие устройства, как гидрораспределители, дроссели, клапаны, клапанные блоки и регуляторы потоков.

Гидравлические фильтры

С учетом того, что чистота рабочей жидкости имеет очень существенное значение, чаще всего заливка в него производится с фильтрацией при помощи гидравлического фильтра или же специальными стационарными или мобильными фильтрационно-перекачивающими установками.

Он помогает удалять из заливаемой жидкости как загрязнения, так и избыточную влагу.

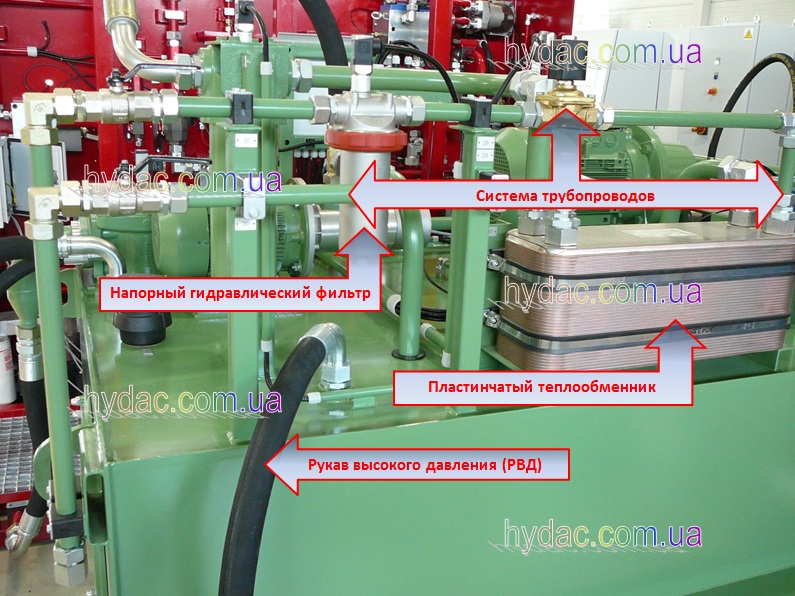

Фильтры и система трубопроводов в составе гидростанции HYDAC

Воздушные фильтры-сапуны

Также необходимо учитывать, что уровень жидкости в баке может колебаться, и из окружающей среды в гидробак вместе с воздухом будет попадать нежелательная влага.

Для устранения негативных последствий этого явления могут применяться воздушные фильтры-сапуны — проходя через них в бак, воздух становится сухим и чистым.

Напорные фильтры

Гидравлический насос под большим давлением направляет жидкость в напорную линию маслостанции, при этом может требоваться дополнительная фильтрация этой жидкости, например, перед ее подачей на входы гидрораспределителей.

Данную функцию с успехом выполняют гидравлические напорные фильтры HYDAC, которые обладают высокой пропускной способностью при низких перепадах давления на фильтрующих элементах, что позволяет практически без потерь давления эффективно очищать рабочую жидкость.

Гидравлические аккумуляторы

Гидроаккумуляторы обеспечивают поглощение избыточной гидравлической энергии и питание гидросистемы при ее недостатке.

Кроме того, они эффективно сглаживают пульсации поршневых насосов, то есть выполняют демпфирующие функции.

Таким образом, гидравлические аккумуляторы позволяют значительно повысить отказоустойчивость и безопасность работы маслонасосной станции.

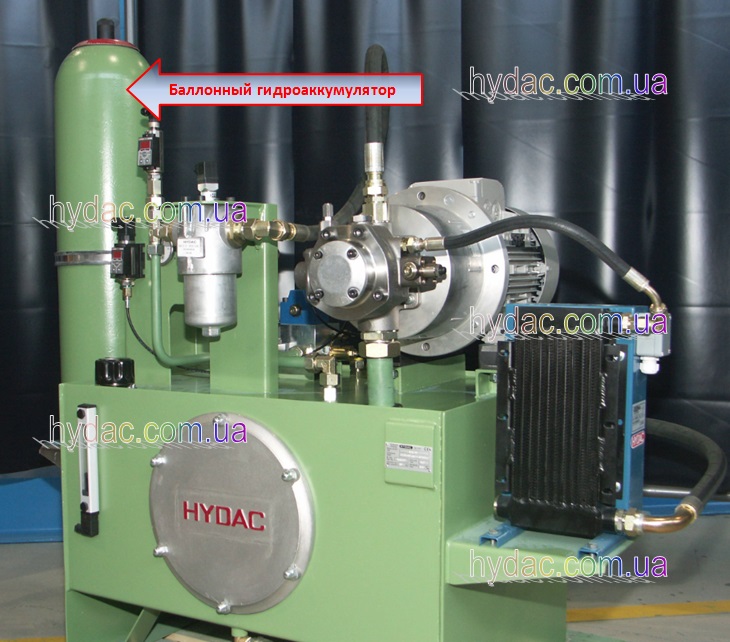

Баллонный гидроаккумулятор в составе маслостанции производства HYDAC

Клапаны давления

Позволяют эффективно управлять давлением жидкости.

Теплообменники

Именно они обеспечивают эффективный отвод избыточного тепла, поддерживая температуру гидравлической жидкости в заданных пределах. Например, в смазывающих маслостанциях с помощью теплообменников с жидкостным или воздушным охлаждением дополнительно обеспечивается функция охлаждения масла, подаваемого к трущимся деталям и механизмам.

Электронагреватель масла

Может применяться для принудительного подогрева рабочей жидкости, например, для предотвращения повышения её вязкости или замерзания вследствие сильного охлаждения. Как правило, устанавливаются ТЭНы (трубчатые электронагреватели) непосредственно в гидравлические баки.

Датчики и реле

Датчики применяются для визуализации и сбора информации для анализа показателей состояния рабочей жидкости. Реле (давления, температуры, уровня) преобразовывают физические величины в электронные сигналы, соединяя и разъединяя между собой электрические цепи в зависимости от предварительных настроек. Иногда для удобства гидравлические датчики и реле объединяют с помощью специальных приборов оперативного мониторинга и контроля (например, прибор HMG 3000 HYDAC).

Управляющая панель

Для управления маслостанцией может быть предусмотрена управляющая панель. Ее месторасположение выбирается с учетом эффективности и удобства работающего со станцией персонала, то есть может быть установлен как непосредственно на ней, так и располагаться на удалении от маслостанции.

Производство маслостанций

Наша компания имеет превосходную производственную базу для изготовления любых видов гидравлических маслостанций любой степени сложности. По любым вопросам обращайтесь к нашим инженерам в бюро HYDAC в Киеве.
